15

Re: metoda stitch and glue

Pěkná práce "Dali".
Zrovna jsem zahájil stavbu kajaku touto metodou a tvůj příspěvek mě přiměl se také podělit. Původně jsem chtěl stavět skin on frane kajak, ale nakonec jsem se rozhodl pro stitch&glue Petrel SG od Guillemot Kayaks. Nyní mám vyřezané všechny drobné díly a části paluby u kterých není třeba lepit desky překližky na úkos k sobě.  Tyto hlaví dlouhé části trupu budu dělat po novém roce, až uvolním prostor v garáži. Ješte přesně nevím jak nejlépe udělat na překližce úkosy pro slepení.

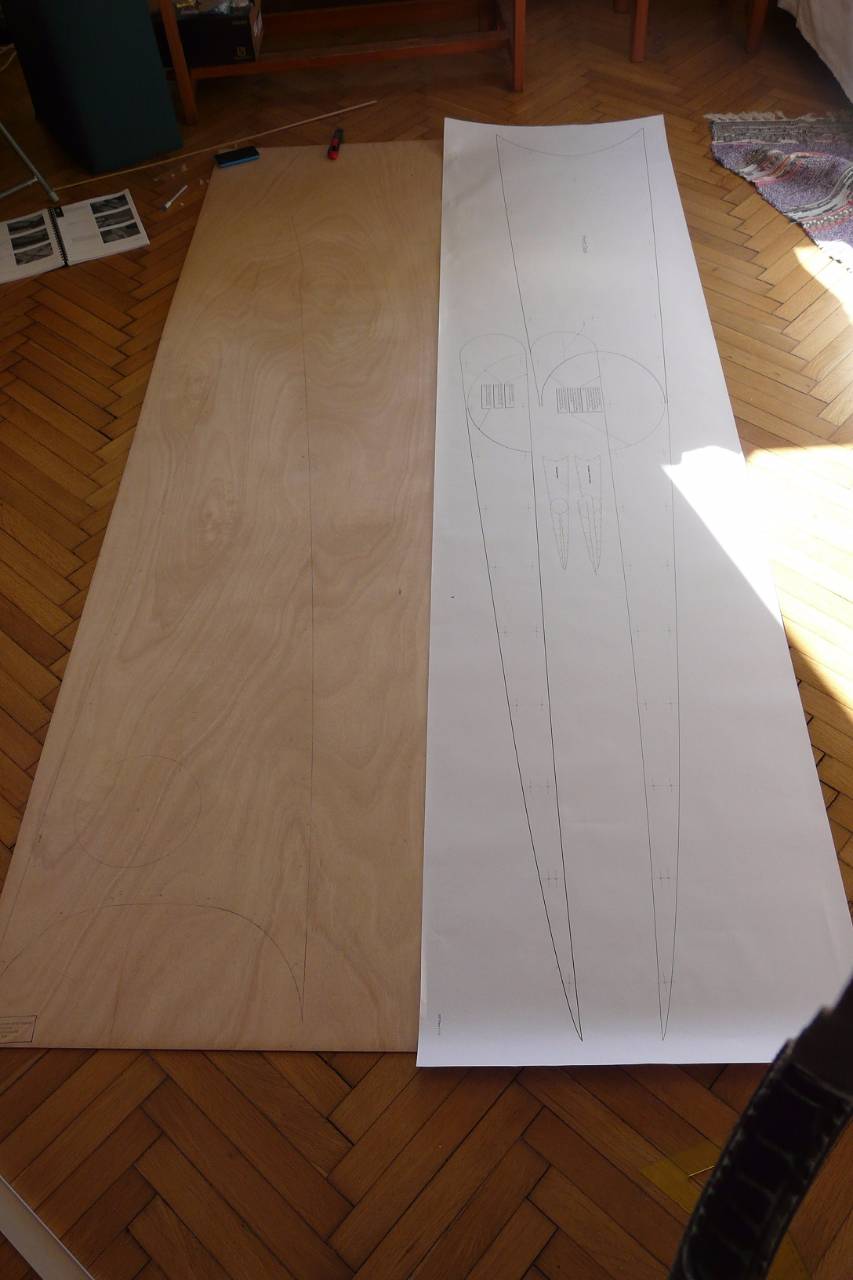

Zatím přikládám pár fotek z prvního dne stavby. Postupně bych chtěl přidat další fotky jak bude páce pokračovat.

http://seakayakforum.cz/img/m/2656/t/p1a6euvtgkfli1j8o1vt1l92a9s3.jpg

http://seakayakforum.cz/img/m/2656/t/p1a6ev3nlo8ll11fu45gs3s122d9.jpg

http://seakayakforum.cz/img/m/2656/t/p1a6ev4bbl1ast1otf1nj7fqj96qb.jpg

16

Re: metoda stitch and glue

Úkosy jsem dělal žiletkovým hobby hoblíkem, popis je zde.. http://seakayakforum.cz/topic/34/metoda … ng/page/8/
bohužel jsem to vložil do špatného vlákna....

17

Re: metoda stitch and glue

asi nejjednodušší, ale opticky méně dokonalé je spojení "na tupo", jak to dělají lidi od Pygmy boats:


jestli si na to zítra vzpomenu, dám sem fotku, jak to vypadá na hotový lodi.

Dalibor(del)

18

Re: metoda stitch and glue

geronimo napsal:

Úkosy jsem dělal žiletkovým hobby hoblíkem, popis je zde.. http://seakayakforum.cz/topic/34/metoda … ng/page/8/
bohužel jsem to vložil do špatného vlákna....

Podle fotek si se s těmi úkosy pěkně mazlil. Vypadá to jako ze stroje. Hobby hoblík mám taky, ale trochu se bojím, že to nebude ideálně rovný. Ještě jsem přemýšlel, že bych ty úkosy frézoval horní frézkou přes přípravek jako zde:

  https://m.youtube.com/watch?v=s4QWXFqtsTQ

Způsob jak to dělaj v PygmyBoats je zajímavý tak trochu na hulváta, ale mají ho vyzkoušený a zrějmě jim funguju. Z konstrukčního pohledu se mi tento spoj moc nelíbí. I když proti úkosům je to jednoduchost sama.

19

Re: metoda stitch and glue

Jde to celkem snadno, vrstvy dýhy ti ukáží, kde hoblovat, "léta" musí být rovná, stejně široká a rovnoběžná, pak jsem plochy ještě přebrousil smirkem na prkýnku. Napojoval jsem nahrubo vyřezané díly, ne celé tabule. Výhodou bylo, že jsem sehnal tabule 315 cm délky, takže jen jeden spoj. Než vymyslíš nějaký přípravek a vyrobíš ho, máš spoje hotové ručně. Původně jsem chtěl použít elektrický hoblík, ale stačí málo přitlačit a je to na vyhození. Dělal jsem úkos 1:10.

20

Re: metoda stitch and glue

Hobluj oba díly najednou, posunuté o šířku spoje...

http://www.fastimages.eu/thumbs/dsc056hvh.jpg

Přílohy příspěvku

DSC05671.JPG 375.53 kB, soubor ještě nebyl stažen.

Nemáte práva ke stažení příloh z tohoto tématu.

21

Re: metoda stitch and glue

geronimo napsal:

Jde to celkem snadno, vrstvy dýhy ti ukáží, kde hoblovat, "léta" musí být rovná, stejně široká a rovnoběžná, pak jsem plochy ještě přebrousil smirkem na prkýnku. Napojoval jsem nahrubo vyřezané díly, ne celé tabule. Výhodou bylo, že jsem sehnal tabule 315 cm délky, takže jen jeden spoj. Než vymyslíš nějaký přípravek a vyrobíš ho, máš spoje hotové ručně. Původně jsem chtěl použít elektrický hoblík, ale stačí málo přitlačit a je to na vyhození. Dělal jsem úkos 1:10.

Proto je myslím lepší nedělat to hoblíkem, ani elektrickým ani ručním ale pásovou bruskou se zrnitostí pasu tak 120 a tlačit s citem. Akorát to trochu práší. Jinak postup stejný jako geronimo, s přesazením o šířku napojení a pásovku né napříč (na krátko), ale podél.
